ZD減速機
ZD減速機，ZD減速器，ZD圓柱齒輪減速機系列為單級傳動的外嚙合漸開線斜齒圓柱齒輪減速器。，機械性能好，工作，維護方便。本機還具有過載，、慣性力矩小，適用于起重頻繁和正、反向運轉的特點。其聯動方式可用聯軸器直接聯動，也可用鏈條、皮帶撓性聯動。主要用于冶金、礦山、水泥、建筑、化工、紡織、輕工業等行業。其適用條件如下：
ZD減速器的齒輪傳動圓周速度不大于18m/sec.
ZD齒輪減速機高速軸的轉數不大于1500轉/分。
ZD減速機的工作環境溫度為-40攝氏度到+45攝氏度。
減速器用于正、反兩向運轉。
減速器軸端為圓柱形，采用圓頭平鍵聯結。
ZD減速機產品規格：100、150、200、250、300、350、400、450、500、600、700共11種規格。
傳動比：2、2.24、2.5、2.8、3.15、3.55、4、4.5、5、5.6、6.3共11種速比。
功率：0.8～175(Kw)

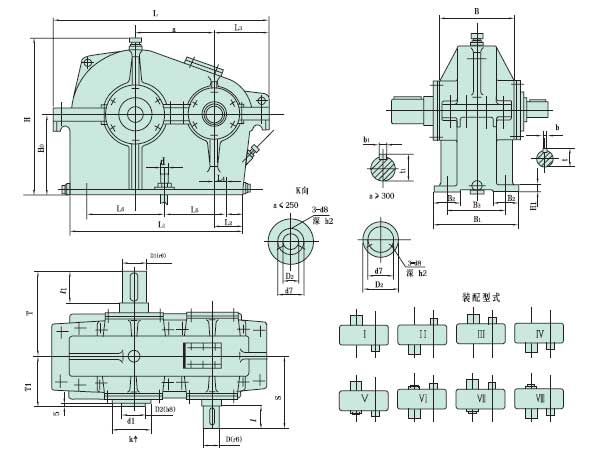

ZD型減速器外形安裝尺寸和裝配形式
| 型號 | 中心距 | 中心高 | 輪廓尺寸 | B1 | B2 | L1 | L2 | L3 | H1 | 地腳螺釘 | |||||||
| 漸開線齒 | a | Ho | H | L | B | d | n | B3 | L4 | L5 | L6 | ||||||
| ZD10 | 100 | 130-0.5 | 240 | 335 | 140 | 150 | 48 | 245 | 35 | 95 | 16 | M16 | 4 | 110 | 10 | - | 195 |
| 15 | 150 | 200-0.5 | 355 | 450 | 210 | 220 | 70 | 340 | 35 | 110 | 20 | 6 | 160 | 80 | 200 | ||
| 20 | 200 | 250-0.5 | 493 | 575 | 250 | 250 | 80 | 440 | 45 | 145 | 20 | 170 | 130 | 220 | |||
| 25 | 250 | 300-0.5 | 593 | 710 | 270 | 290 | 90 | 545 | 50 | 165 | 25 | M20 | 210 | 160 | 295 | ||
| 30 | 300 | 350-0.5 | 683 | 835 | 300 | 320 | 100 | 650 | 64 | 195 | 30 | M24 | 240 | 20 | 205 | 350 | |
| 35 | 350 | 400-0.5 | 778 | 955 | 350 | 360 | 110 | 750 | 68 | 215 | 30 | 280 | 250 | 400 | |||
| 40 | 400 | 450-0.5 | 878 | 1085 | 390 | 400 | 120 | 850 | 67 | 240 | 32 | M30 | 310 | 280 | 470 | ||
| 45 | 450 | 500-0.5 | 973 | 1210 | 430 | 450 | 130 | 970 | 92 | 265 | 40 | 340 | 35 | 325 | 525 | ||
| 50 | 500 | 550-0.5 | 1106 | 1320 | 470 | 500 | 140 | 1070 | 97 | 275 | 40 | M36 | 390 | 40 | 355 | 600 | |
| 60 | 600 | 650-0.5 | 1301 | 1550 | 540 | 540 | 145 | 1265 | 97 | 310 | 45 | 430 | 440 | 700 | |||
| 70 | 700 | 750-0.5 | 1496 | 1820 | 580 | 610 | 150 | 1490 | 128 | 370 | 52 | M42 | 500 | 55 | 550 | 790 | |
| 80 | 800 | 850-0.5 | 1690 | 2058 | 630 | 650 | 150 | 1715 | 163 | 420 | 55 | M48 | 545 | 55 | 650 | 860 | |
| 型號 | 高速軸 | S | 低速軸 | T | 裝配型式Ⅴ～Ⅷ | 大重量 (公斤) | |||||||||||
| 漸開線齒 | l | D | b | t | l1 | D1 | b1 | t1 | T1 | d1 | D2 | d7 | d8 | h2 | |||
| ZD10 | 55 | 25 | 8 | 27.5 | 155 | 55 | 30 | 8 | 32.5 | 155 | 95 | 35 | 14 | 24 | M6 | 15 | 32 |
| 15 | 55 | 30 | 8 | 32.5 | 210 | 70 | 40 | 12 | 42.8 | 225 | 135 | 45 | 25 | 35 | 85 | ||
| 20 | 70 | 40 | 12 | 42.8 | 255 | 85 | 55 | 16 | 58.5 | 270 | 160 | 60 | 40 | 155 | |||
| 25 | 85 | 50 | 16 | 53.5 | 280 | 105 | 70 | 20 | 74.2 | 315 | 170 | 75 | 260 | ||||
| 30 | 105 | 60 | 18 | 63.9 | 315 | 115 | 85 | 24 | 90.0 | 340 | 185 | 95 | 75 | 55 | M8 | 20 | 375 |
| 35 | 105 | 70 | 20 | 74.2 | 355 | 125 | 100 | 28 | 105.7 | 380 | 215 | 110 | 530 | ||||
| 40 | 125 | 80 | 24 | 85.0 | 400 | 140 | 110 | 32 | 116.5 | 415 | 235 | 120 | 735 | ||||
| 45 | 140 | 90 | 24 | 95.0 | 435 | 165 | 130 | 36 | 137.2 | 470 | 255 | 140 | 950 | ||||
| 50 | 160 | 100 | 28 | 105.7 | 475 | 180 | 140 | 36 | 147.2 | 500 | 275 | 150 | 1345 | ||||
| 60 | 165 | 120 | 32 | 126.5 | 515 | 200 | 170 | 40 | 178.5 | 570 | 310 | 180 | 1915 | ||||
| 70 | 180 | 140 | 36 | 147.2 | 580 | 240 | 200 | 45 | 209.7 | 630 | 335 | 220 | 2700 | ||||
| 80 | 180 | 140 | 36 | 148 | 600 | 240 | 200 | 45 | 210 | 650 | 355 | 200 | 3500 | ||||
