ZQD系列臥式漸開線圓柱齒輪大傳動比減速機

TAG推薦

ZSY減速機 蝸輪蝸桿減速機 ZQD減速機

立即訂購

ZQD減速機，ZQD大傳動比減速機型號有ZQD350+100、 ZQD400+100、ZQD500+150、ZQD650+150、ZQD850+250和ZQD1000+250等ZQD減速機大速比圓柱齒輪減速機（又稱ZQ型大速比減速機），是在ZQ系列減速機的基礎上增加高速級為減速器，擴大了減速器的傳動比。結構形式ZQD系列減速機是在盡量不改變ZQ系列減速機的輸入輸出軸的位置和安裝尺寸的前提下,增加傳動。它共有ZQD350+100、 ZQD400+100、ZQD500+150、ZQD650+150、ZQD850+250和ZQD1000+250六種規格。

ZQD減速機高速軸轉速不超過1500r/min，

齒輪圓周速度不大于12m/s，

工作環境為-40℃—＋40℃，

效率不低于0.94，可正反轉運行。

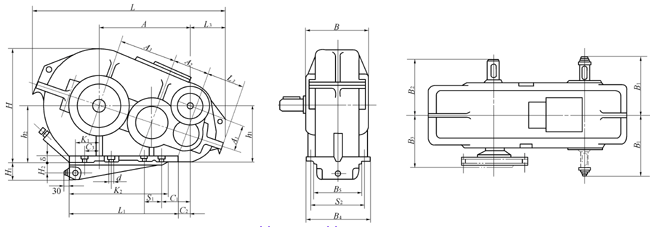

尺寸	中心距				中心高		輪廓尺寸			軸端尺寸			L1	L2	L3
型號Model	An	A1	A2	A3	h1	h2	L	B	H	B1	B2	B3	L1	L2	L3
ZQ-350+100	～365	100	150	200	210	200	～758	320	400	250	275 285	-	470	158	～137
ZQ-400+100	400	100	150	250	250	250	～852	340	490	265	300	234	490	160	～155
ZQ-500+150	～522	150	200	300	295	300	～1060	390	590	320	350	270	620	206	～196
ZQ-650150	650	150	250	400	320	320	～1355	506	707	380	430	342	830	238	～240
ZQ-850+250	850	250	350	500	400	400	～1690	625	875	480	525	403	1100	327	～290
ZQ-1000+250	～1030	250	400	600	395	400	～2000	703	975	530	605	507	1350	334	～312
尺寸	K1	K2	B4	B5	H1	H2	δ	安裝尺寸							重量
型號								C1	C2	C3	孔距		孔徑	孔數
型號								C1	C2	C3	S1	S2	d	n
ZQ-350+100	-	-	290	150	-	-23	25	～95	～55	80	350	250	17	4	195
ZQ-400+100	135	-	310	170	-	-23	25	110	80	80	370	270	17	4	262
ZQ-500+150	165	-	350	210	-	-28	25	～152	～102	110	240	310	17	6	490
ZQ-650+150	240	800	470	317	95	65	35	160	85	155	215	410	25	8	770
ZQ-850+250	295	～1360	580	418	120	90	35	155	75	205	300	520	32	8	1485
ZQ-1000+250	420	～1662	660	480	2500	170	40	～231	～131	250	350	290	32	8	2189

ZQ型大傳動比減速器軸端尺寸

尺寸型號	主動軸							圓柱形被動軸型						齒輪型被動軸型
	d1	L1	L2	B1	d2	b1	t1	d3	L3	L4	B2	b2	t2	m	z	D	D1	D2	D3	B3	B4	B5	E	L5	L6
ZQ-350+100	35	60	170	250	60	10	19.5	75	105	170	275	20	79.2
								雙端
								85	115	170	285	24	90
								單端
ZQ-400+100	35	60	185	265	60	10	19.5	80	115	185	300	24	85	3	56	168	90	40	140	234	207.5	25	35	45	60
								雙端
								90	125	175	300	24	95
								單端
ZQ-500+150	45	85	210	320	75	14	24.5	95	145	205	350	28	100.7	4	56	224	120	40	170	270	238.5	35	25	50	75
ZQ-650+150	45	85	270	380	75	14	24.5	110	165	265	430	32	116.5	6	596	336	170	45	260	342	310	40	32	68	95
ZQ-850+250	60	110	340	480	110	18	32.5	140	200	325	525	36	147.2	8	54	432	200	105	360	403	363	50	22	78	100
ZQ-1000+250	70	110	390	530	120	20	38	160	240	365	605	40	168.5	10	48	480	200	90	320	507	442	60	45	98	124

ZQ型大傳動比承載能力表

傳動比	工作類型	ZQ-350+100type		ZQ-400+100type		ZQ-500+150type		ZQ-650+150type		ZQ-850+150type		ZQ-1000+250type
		Rotate speed(r/min)
		1000	750	1000	750	1000	750	1000	750	1000	750	750	600
Ⅰ	輕級	- -	- -	1.56 1.05	1.35 0.95	4.75 3.20	4.10 2.75	6.1 4.0	5.5 3.8	17.7 11.8	15.3 10.2	26.5 18.0	26.0 17.1
	中級
Ⅱ	輕級	- -	- -	1.67 1.12	1.52 1.02	5.05 3.35	4.50 3.00	6.8 4.5	6.1 4.2	19.3 12.9	16.9 11.3	28.0 18.6	28.6 18.2
	中級
Ⅲ	輕級	- -	- -	1.92 1.28	1.72 1.15	5.05 3.35	4.50 3.00	7.6 5.0	6.7 4.6	21.2 14.0	17.8 11.9	30.0 20.0	30.0 19.3
	中級
Ⅳ	輕級	1.80 1.20	1.82 1.22	1.92 1.28	1.72 1.15	5.50 3.70	4.86 3.25	8.2 6.4	7.25 5.0	24.8 16.5	21.2 14.0	31.5 21.0	31.0 20.4
	中級
Ⅴ	輕級	1.95 1.30	1.82 1.22	2.05 1.38	1.80 1.20	6.00 4.00	5.10 3.40	8.8 5.9	8.0 5.5	27.0 18.1	24.0 16.0	33.8 22.5	33.0 21.8
	中級
Ⅵ	輕級	2.30 1.55	1.95 1.30	2.35 1.60	1.86 1.25	6.90 4.60	5.40 3.60	9.8 6.6	9.1 6.3	31.2 20.9	29.8 19.8	34.5 23.0	33.8 22.4
	中級
Ⅶ	輕級	2.60 1.74	2.24 1.50	2.90 2.00	2.32 1.56	8.10 5.40	6.35 4.26	10.6 7.1	9.8 6.8	35.2 23.6	33.0 22.2	35.5 23.6	34.5 23.1
	中級
Ⅷ	輕級	3.00 2.00	2.45 1.65	3.10 2.15	2.65 1.77	9.4 6.30	7.60 5.12	14.5 9.5	12.5 8.7	36.8 24.6	34.2 22.8	39.0 26.0	38.0 25.2
	中級
Ⅸ	輕級	3.30 3.20	2.55 1.70	3.25 2.20	2.65 1.77	11.50 7.80	9.60 6.50	16.0 10.7	14.5 10.0	44.2 29.5	40.5 27.2	45.0 29.8	44.0 28.4
	中級
Ⅹ	輕級	4.26 2.85	3.40 2.30	4.27 2.85	3.55 2.40	15.0 10.50	12.5 8.58	16.8 11.2	15.3 10.6	48.0 32.0	44.0 29.5	49.5 33.0	48.6 31.5
	中級
Ⅺ	輕級	4.87 3.25	4.20 2.80	4.87 3.25	3.80 2.55	17.20 11.6	14.0 9.35	18.5 12.3	16.7 11.6	52.5 35.0	49.5 33.2	56.0 37.5	55.0 35.6
	中級
Ⅻ	輕級	5.60 3.75	4.85 3.25	5.60 3.75	4.40 2.98	20.0 13.5	15.5 10.5	23.6 15.5	21.0 14.5	- -	- -	70.0 46.6	68.5 44.2
	中級
